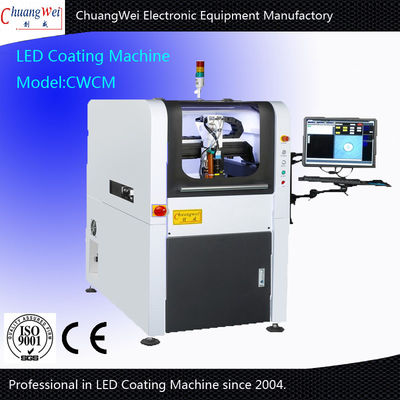

Mesin Pelapisan LED Papan Sirkuit PCB untuk Proses Pemasangan ACF
| Moq: | 1set |
| Harga: | USD 2000-9999 |
| kemasan standar: | Setiap set dikemas dalam kasing kayu lapis |
| Periode Pengiriman: | 1-3 hari setelah pembayaran konfirmasi |
| metode pembayaran: | T/TL/CD/P Western Union |
| Kapasitas Pasokan: | 300 set per bulan |
mesin pembuat label
,mesin pelabel otomatis
Mesin Lapisan PCB Circuit Board LED untuk Proses Perekat ACF
1.Fitur:
1. katup jet non-kontak, sumbu Z tanpa mengangkat, sehingga memperluas yang lebih luas
2Pemanasan termostatik, sistem kontrol suhu yang tepat untuk memastikan kualitas produksi, layar sentuh berwarna, menu Cina/Inggris, Anda dapat menyimpan beberapa set parameter operasi,semua parameter sederhana dan intuitif
* Precision stepper motor kontrol panjang makan untuk memastikan akurasi pemasangan
* Saklar start dua tombol, perangkat perlindungan darurat untuk memastikan keamanan
2.Fungsi:
Cocok untuk proses pemasangan ACF
3. Aksesori Mesin & Parameter
|
Komponen Proyek |
Satuan-satuan |
Spesifikasi / parameter |
Penjelasan |
Perhatikan |
|
Struktur Bagian |
Bingkai |
Baja persegi melalui pengelasan, lembaran logam |
|
|
|
Upload platform makan |
Makan dan tidak bergaya |
1 set |
|
|
|
Pemanasan |
Pemanasan termostatik |
1 set |
|
|
|
Perlengkapan |
Tidak ada cadangan, X, Y diatur |
1 set ((Pilih salah satu pilihan) |
|
|
|
Memiliki cadangan, X, Y tidak diatur |
||||
|
Perangkat pemotong |
Semi-potong |
1 set |
|
|
|
Strip ACF |
Penggerak silinder |
1 set |
|
|
|
Penerimaan limbah |
Otomatis |
2 set |
|
|
|
Lembar silikon bergelombang |
Lebar: 10 mm |
1 set |
|
|
|
Listrik Bagian |
Sistem Kontrol |
PLC |
Siemens |
|
|
HMI |
7 ̊ LCD berwarna |
Weinview |
|
|
|
Kontrol suhu termostatik |
Thermostat |
Omron |
|
|
|
Kontrol pemakanan ACF |
Motor langkah |
|
|
|
|
Kontrol Ketegangan |
Motor torsi |
|
|
|
|
Mengemudi dengan termode |
Silinder |
SMC |
|
|
|
Mengemudi di luar platform |
Silinder |
SMC |
|
|
|
Tampilan tekanan |
Barometer digital |
Panasonic |
|
|
|
Pengatur tekanan |
Katup kontrol presisi |
SMC |
|
|
|
Lampu alarm |
LED berwarna tiga |
Merah, kuning, hijau |
|
|
|
Bagian perangkat lunak |
Pengaturan Parameter |
Waktu, panjang lampiran |
Operasi layar sentuh |
|
|
Kapasitas penyimpanan parameter |
20 kelompok |
|
|
|
|
Operasi Keamanan |
Tombol Dual Start |
|
|
|
|
Mode Operasi |
Manual/Automatik |
Mode manual: dikendalikan secara individual Unsur Aksi Mode Otomatis: Jalankan secara otomatis |
|
|
|
Perlindungan kata sandi |
Perlindungan dua kata sandi |
Parameter Kata Sandi / Kata Sandi Sistem |
|
|
|
Alarm |
Informasi alarm saat ini dan tips alasan |
|
|
|
|
Jumlah produksi |
Jumlah Perencanaan Produksi |
Pesan setelah mencapai rencana |
|
|
|
Platform kerja |
Mode makan |
Di luar gaya |
|
|
|
Ukuran |
Max: 12 ♂ 16: 9 |
|
|
|
|
Bahan |
Paduan aluminium |
|
|
|
|
ACF Sistem |
Lebar ACF |
1.5-6mm |
|
|
|
Gaya ACF |
2 atau 3 lapisan |
|
|
|
|
Panjang pemasangan ACF |
3-100mm |
Bagian tunggal |
|
|
|
Pemotongan ACF |
Semi-potong |
|
|
|
|
Jangkauan penyesuaian pemotong |
0.01-3.5mm |
Pengaturan Mikrometer |
|
|
|
Pemisahan ACF |
Pakai striping di sekitar bar olahraga |
|
|
|
|
Pemanasan & pemasangan Parameter |
Thermode |
≤ 70mm |
|
|
|
|
|
|
|
|
|
Pengaturan suhu |
RT air panas |
Unit pengaturan minimum: 1 °C |
|
|
|
Pengaturan waktu |
1-99detik |
Satuan pengaturan minimum: 1detik |
|
|
|
Jangkauan tekanan |
2-40kg |
|
|
|
|
Perbedaan suhu presisi |
± 3°C |
|
|
|
|
Kepadatan kepala |
0.005mm |
Menggunakan tes kertas sensitif tekanan |
|
|
|
Keakuratan Penyambungan ACF |
X: ± 0,1 mm Y: ± 0,1 mm |
|
|
|
|
Kinerja Parameter |
Waktu operasi peralatan |
Sekitar 6s. |
Waktu pemanasan:1s, panjang lampiran:30mm |
|
|
Konsumsi udara teoretis |
Sekitar 100L/menit |
|
|
|
|
Waktu penyesuaian |
Sekitar 30 menit. |
|
|
|
|
operator |
1 orang |
|
|
|
|
Ketinggian Operasi |
750 ± 50 mm |
|
|
|
|
Keamanan Konfigurasi |
Konfigurasi Keamanan Struktur |
Terjatuh kepala tiba-tiba bernapas |
|
|
|
Konfigurasi Keamanan Listrik |
Tombol berhenti darurat |
Dengan penutup pelindung |
|
|
|
Konfigurasi Keamanan Software |
Program Interlock |
|
|
|
|
Mengidentifikasi konfigurasi keamanan |
Stiker peringatan anti bakar, anti tekanan
|
|
|
|
|
Mesin Parameter |
Sumber gas masukan |
0.5-0.7Mpa |
¢ 10 trakea di luar mesin, 3 meter panjang, datang dengan adaptor |
|
|
Vakum fasilitas |
Tidak perlu. |
Hadir dengan generator vakum |
|
|
|
Daya Masuk |
AC 220V ± 10%, 50Hz, 5A |
Tetap di luar kabel listrik mesin, panjang 3 Meter, datang dengan colokan |
|
|
|
Ukuran |
700*710*1400 |
L*W*H(mm) |
|
|
|
Berat badan |
Sekitar 200kg. |
|
|
|
|
Penggunaan Lingkungan |
Lingkungan produksi |
1000 mengikuti kamar bersih |
|
|
|
Suhu lingkungan |
15-35°C |
|
|
|
|
Anti-statis Listrik dan Pengerjaan tanah |
Antarmuka operator elektrostatik |
Lubang soket elektrostatik |
1 PC |
|
|
Tanah sasis mesin |
Sisi kiri dari sekrup koneksi tanah |
1 PC |
|
|
|
lainnya |
Alat-alat |
Kunci Allen |
1 set |
|
|
Panduan penggunaan |
Bahasa Cina/Inggris |
1 |
|
|
|
Skema |
|
1 |
|
|
|
Peta jalan gas |
|
1 |
|
4.Proses: ((FPC dan pengelasan PCB, misalnya)
* Menempatkan produk secara manual pada cetakan
* Tekan tombol Vacuum, produk diserap pada cetakan
* Tekan tombol start dengan 2 tangan, tindakan platform untuk mempromosikan produk di bawah termode
* Thermode turun dan panas, ACF menghubungkan dan mempertahankan waktu pengaturan
* Thermode naik, tarik tuas melepaskan ACF
* Keluar dari platform
* Pilih produk dari perlengkapan
