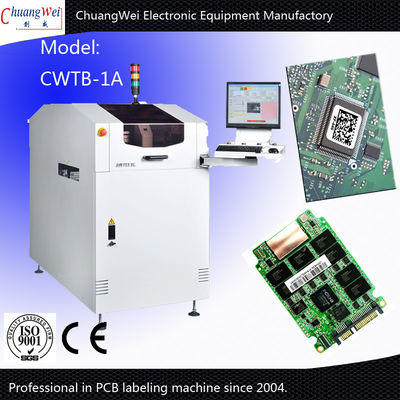

Máquina Rotuladora Automática de Placas PCB com Controle CNC
| MOQ: | 1 conjunto |
| preço: | USD 2000-9999 |
| embalagem padrão: | Cada conjunto será embalado no caso de compensado |
| Período de entrega: | 1-3 dias após a confirmação do pagamento |
| método de pagamento: | T/T L/C D/P Western Union |
| Capacidade de abastecimento: | 300 conjuntos por mês |
máquina de rotulagem
,Máquinas automáticas de rotulagem
Máquina Rotuladora Automática de Placas PCB com Controle CNC Processamento de rotulagem:
Guia de Parafuso Linear de Importação HWIN
Passo 1. pegar etiquetas de acordo com os pontos
Passo 2. Correção CCD do ângulo de acordo com a posição da etiqueta
Passo 3. rotular para a posição correta
Implementação e processamento de montagem automática
método de fornecimento de material:
nossa fábrica fornece etiquetas, três maneiras de alimentação de PCB:
(1) conectar a linha de produção (2) máquina de carregamento/descarregamento (3) Manual
Especificação:
|
precisão de posicionamento |
±0,05mm |
|
precisão de rotulagem |
±0,1mm |
|
Eixo de controle |
três eixos (X, Y, Z, U) |
|
bicos |
1 |
|
alimentador |
1 |
|
curso |
personalizado |
|
Velocidade máxima de condução |
X, Y: 1000mm/seg, Z: 500mm/seg |
|
Etiqueta máxima |
pode ser personalizado |
|
velocidade de rotulagem |
＜2 segundos/PC (pode ser personalizado) |
|
maneira de pegar etiquetas |
absorção a vácuo |
|
teste de vácuo |
Teste de grau de vácuo SMC |
|
precisão de repetição da etiqueta |
0,1mm |
|
modo de operação |
Monitor TFT + Teclado + Mouse |
|
Modo de transmissão |
da esquerda para a direita |
|
PCB |
carregar/descarregar online |
|
CCD duplo |
＜1000sm |
|
Rotação U |
Rotação de ângulo de 360’ |
Composição e parâmetros
|
1 Hardware |
|
|
Guia de Parafuso |
Guia de Parafuso Linear de Importação HWIN |
|
parafuso de avanço |
Parafuso de avanço de moagem de importação HWIN |
|
Motor |
Servoacionamento PansomicMINS‐A5T/YIXIN |
|
placa de controle de movimento |
HFC PCI9014 |
|
placa adaptadora |
HT‐B01 |
|
LCD |
|
|
2 Software |
|
|
sistema de controle |
Sistema de servoacionamento de P&D independente |
|
Programa |
online |
Características:
1. Configuração de lente de zoom CCD de alta resolução, uma função de edição de câmera Teach do programa auxiliar, maior precisão e imagens mais precisas e nítidas. Fácil de editar e modificar programas em blocos e programas de etapa única.
2. Controle inteligente, sistemas de posicionamento de ponto MARK de correção automática, exibição em tempo real móvel e rota de rastreamento de caminho analógico, exibição de relance, correção de alinhamento automático, maior precisão de rotulagem.
3. Ajuste simples, ajuste a posição da etiqueta livremente para 10 posições de configuração. É simples alterar diferentes PCBs para economizar tempo.
4. Aplicação flexível pode retirar a produção ou produção da linha de montagem, o layout do local de produção é simples.
5. Poderoso, possui função de alarme de falha, função de contagem de produção, função de proteção de configuração de parâmetros, produção e gerenciamento convenientes.
6. Design de capa transparente, o botão de emergência pode evitar acidentes para garantir a operação segura.
Princípio central:
sensores detectam o produto depois, de volta ao sinal para o sistema de controle de rotulagem, o sinal após o processamento do PLC, no momento apropriado para enviar a etiqueta anexada à posição definida do produto, o produto flui através do dispositivo, o revestimento das etiquetas é firme, uma etiqueta anexada
