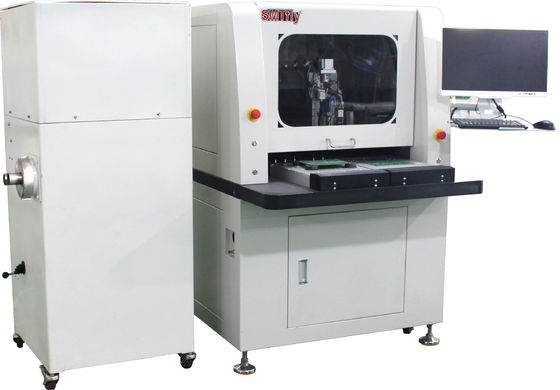

Dispositivo Router de Despanelamento de PCB FR4 60000RPM Industrial Com Eixo KAVO
| MOQ: | 1 conjunto |
| preço: | USD 2000-9999 |
| embalagem padrão: | Caso de Plywooden |
| Período de entrega: | 5-7 dias após o pagamento |
| método de pagamento: | T/T L/C D/P Western Union |
| Capacidade de abastecimento: | 300 conjuntos por mês |
Informações Detalhadas
Lugar de origem
CHINA
Marca
ChuangWei
Certificação
CE Certification
Número do modelo
CW-F01-S
Cor:
Branco
Fuso:
Kavo
Velocidade do eixo:
60000RPM
Material da PCB:
FR4, CEM, MCPCB
Espessura da PCB:
3,0 mm
Nome:
Router do PWB Depaneling
Destacar:
Dispositivo Router de Despanelamento de PCB FR4
,Dispositivo Router de Despanelamento de PCB Industrial
,Máquina Industrial Automática de Despanelamento por Router
Descrição do Produto
60000RPM FR4 Indústria Dispositivo de Roteador de Desmontagem de PCB, Separador de PCB
Roteador de desmontagem de PCBEspecificações:
| I. Ferramentas | |
| Modelos/tipos de sistemas | Windows 7 |
| Em geral | |
| Impressão (LxWxH) | 800 mm*850 mm*1700 mm |
| Peso (aproximado) | 350 kg |
| Calçados de máquina regulaveis (para altura) | 60~110 mm |
| Manipulador | |
| Motor de manipulação | Série Panasonic MINAS A5 |
| Repetitividade do manipulador | 0.001 mm |
| Configuração do eixo | |
| Viagem máxima no eixo (X,Y,Z) | 400 mm*650 mm*50 mm |
| Estação de trabalho | |
| Posicionamento do quadro | Posicionamento de fixação, posicionamento universal do dedal, correção da visão |
| Carregamento/Descarregamento | Manual |
| Faixa de roteamento | 450 mm*350 mm |
| Espessura do painel | 3 mm |
| Instalação | |
| Fixação rígida | Dedo universal e fixação antiestática |
| Grampos superiores | Usando o posicionamento do buraco |
| Motor de fusão | |
| Potência | 100 W |
| Velocidade máxima | 60000 rpm/min |
| Refrigeração | Refrigeração natural e refrigeração a ar |
| Tamanho do bit do roteador | 3 mm*3 mm |
| Mudança de ferramenta | Use uma chave especial. |
| Capacidade de roteamento | |
| Velocidade máxima de roteamento | 100 mm/s |
| Repetitividade | 0.02 mm |
| Sistema de vácuo | |
| Potência | 0.75KW220V Motor monofásico |
| Filtração | Vertical e horizontal |
| Serviços públicos | |
| Potência | 1.5KW AC220V |
| Fornecimento de ar | 4 a 5 kg/cm2 |
| II. Software e programação | |
| Plataforma do sistema | Windows 7 |
| Estabilidade do sistema | 24 horas sem exceção |
| Sistema de visão | Sistema de correcção do alinhamento da visão CCD de precisão (série SONY 250) |
| Programação | |
| On-line | Programação online |
| Função de edição | Direito, diagonal, arco circular, círculo |
| Número de programas que podem ser instalados | selecionar um local de armazenamento de acordo com as exigências do cliente |
| Configure a câmera CCD para programação | Fangchen F130 CCD de alta precisão |
| Compensação do diâmetro da peça de ferramenta | Fornecer ângulos diferentes para compensar o usuário para escolher diferentes formas |
| Mudança de configuração do filtro Intervalo (distância) | filtro de limpeza automática e caixa de coleta de poeira para poeira quando o processamento é concluído centralizado a cada vez |
| Monitores da operação | |
| Luz de torre de 3 cores | 3 cores de luz monitorar as condições de trabalho da máquina |
| Detecção de quebra de ferramenta | Detecção automática da vida útil da ferramenta e do tempo de utilização |
| Detecção do sobreaquecimento do motor | Função de protecção contra sobreaquecimento, sobrecarga e baixa tensão |
| Detecção de sobrecarga por servo | Sobrecarga, a linha é normal, função de proteção contra baixa tensão |
| Rastreamento da vida útil da ferramenta | Detecção do tempo de vida útil da ferramenta |
| Contador de placa de PCB | A redução do número, a redução da contagem, uma forma diversificada de contagem. |
| Alarme de alteração do filtro de vácuo | Não utilizar para filtro a vácuo |
| Histórico de erros da máquina | O software registra automaticamente todos os alarmes de memória |
| III. Precisão | |
| Precisão de posicionamento do eixo | 0.01 mm |
| Precisão de roteamento | 0.02 mm |
| IV. Segurança | |
| Área de trabalho fechada | Usando proteção de quatro selos |
| Sensores de bloqueio de portas | Sensor de micro-interruptor |
| Botão de parada de emergência | - Sim, sim. |
Características técnicas do roteador de desmontagem de painéis de PCB:
1Precisão estrutural, carga uniforme, para eliminar tensões internas
2- Segura, fácil de operar
3Para eletrónica, telemóveis, computadores, PCB, FPC (placas de circuito impresso flexíveis)
Nossas Vantagens e Serviços:
1- - - - - - - - - - - - -
2Serviços de apoio técnico no dia da promessa
3- Limitar o tratamento das reclamações, meia hora de retorno aos clientes
4Depanel Experts, fornecimento de sub-programa profissional de PCB
5Instalação e formação no local
