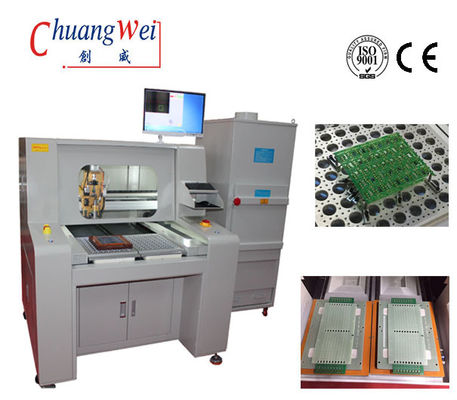

Máquina manual de roteamento de PCB PCB Desmontagem com programação CNC
| MOQ: | 1 conjunto |
| preço: | USD 2000-9999 |
| embalagem padrão: | Caso de Plywooden |
| Período de entrega: | 1-3 dias após a confirmação do pagamento |
| método de pagamento: | T/T L/C D/P Western Union |
| Capacidade de abastecimento: | 300 conjuntos por mês |
máquina do conjunto do PWB
,Máquina de corte de metais
Programação Máquina de Roteamento de PCB Depaneling de PCB com Programação CNC Descrição
Solução para depanelização sem stress
Sistema de vácuo de poeira altamente eficiente baseado em fixação
Depanelização limpa e precisa para PCBs densamente povoados
Software avançado de processamento de imagem oferece operação de apontar e clicar para programação de caminhos de roteamento
Compensação automática de alinhamento por câmera CCD
Operação amigável
Vida útil estendida da broca por ajuste automático da profundidade da broca do roteador
Tempo de ciclo aprimorado
Baixa manutenção necessária
Preço razoável
Robô linear livre de calibração
Software
|
Sistema de controle |
Windows XP Professional (Service3,v.3244) |
|
GUI de operação |
Windows XP Chinês |
|
Edição de programa |
Em linha |
|
Sistema de visão |
Deslocamento CCD AOTU |
|
Sistema de controle |
Versão F 1.0.2 |
Hardware
|
CCD |
Câmeras industriais Sony 520 linhas |
|
LENTE |
Computar EX2C |
|
Parafuso |
Importações de fuso de esferas retificado de precisão TBI |
|
Guia |
Trilho guia linear importado HIWIN |
|
MOTOR |
Série JiaBao LCF |
|
PLACA DE CONTROLE I/O |
HFC PCI-9074 |
|
PLACA DE CONTROLE DO DRIVER |
HFC PCI-9074 |
|
PLACA I/O |
PCI-9074-64pcs/-38pcs |
|
Limpeza estática |
Série STATIC-ST401A |
|
Computador |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G |
|
Interface da máquina |
AOC LCD17", mouse Logitech |
Parâmetros de desempenho
|
Geral |
|
|
Dimensões (L*P*A) |
1220mm*1450mm*1420mm |
|
Peso |
550KG |
|
Deslocamento de altura |
60~110mm |
|
Manipulador |
|
|
Tipo de motor |
Série JiaBao |
|
Repetibilidade de posicionamento |
0,001mm |
|
Área de trabalho do eixo (máx.) |
680mm*360mm*50mm |
|
Estação de trabalho |
|
|
Estação de trabalho |
padrão, especialização |
|
Carregamento/descarregamento de PCB |
manual |
|
Tamanho do PCB (máx.) |
322mm*322mm |
|
Espessura do PCB (máx.) |
5mm |
|
Fixação |
|
|
Fixação de rigidez |
padrão |
|
Fixação de fixação |
maquinaria |
|
Motor do fuso |
|
|
Potência |
400W |
|
Fuso |
50000rpm/min |
|
Proteger |
auto/resfriamento por vento |
|
Trocar cortador |
Especialização |
|
Capacidade de roteamento |
|
|
Velocidade de corte (máx.) |
100mm/s |
|
Velocidade de condução (máx.) |
3000mm/s |
|
Precisão de corte |
0,01mm |
|
Sistema de vácuo |
|
|
Potência do vácuo |
2,2KW AC 380V |
|
Prumo a vácuo |
|
|
Utilitários |
|
|
Potência |
2,2KW AC380V |
|
|
|
|
Fornecimento de ar |
2~5KG/cm2 |
Depanelização com um roteador de PCB Benefícios da Depanelização de PCB
Não há maneira melhor de depanelar uma placa de circuito impresso do que com o roteador de PCB Sayaka. Este depanelador de PCB é a resposta para a depanelização de PCB sem problemas através do uso de uma broca de roteador que minimiza o estresse nos componentes. O fuso de alta velocidade incluído na máquina acelera o corte e mantém a precisão, ao mesmo tempo que permite designs de painel flexíveis com vários padrões de corte. Nosso depanelador de PCB também reduzirá a substituição da broca com nosso sistema de ajuste de profundidade da broca do roteador, que muda automaticamente para até 5 níveis de profundidade. A velocidade máxima de corte da broca do roteador de PCB é de 50 mm por segundo, enquanto a velocidade de deslocamento é de no máximo 800 mm por segundo. Com um sistema de vácuo de poeira baseado em fixação embutido, o sistema certamente será limpo e eficiente. Isso evita empenamento e aproveita ao máximo a força do vácuo para a coleta de poeira mais eficaz.
Operação fácil
Fácil de operar, o software de processamento de imagem do roteador de PCB torna simples programar caminhos de corte com tecnologia de apontar e clicar, enquanto também compensa automaticamente o alinhamento com uma câmera CCD. Com o simples toque de um botão externo, a depanelização de PCB pode ser iniciada imediatamente para facilitar a operação e, por meio do modo de pré-programação fácil de usar, a operação da máquina se torna ainda mais simples. O depanelador de PCB também é de baixa manutenção, pois a máquina foi projetada para fácil acesso e reparos. A estrutura da estrutura e o motor do fuso operam em um eixo X, Y e Z, enquanto o rolamento cerâmico é integrado para fornecer 60.000 rpm para rotações.
Custo-benefício
Com a variedade de benefícios que nossos sistemas de depanelização oferecem e a facilidade com que a máquina pode ser operada, o preço é inegavelmente prático. Não apenas as necessidades de depanelização são atendidas com eficiência e simplicidade, mas o baixo custo economizará dinheiro e tempo.
