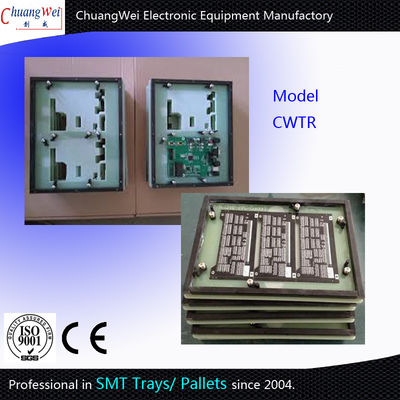

ウェーブソルダパレット互換性 2440×1220 高温対応

ウェーブソルダリングパレット互換性 2440×1220 高温対応

仕様:


特徴

1. 輸入合成石材、高品質のベークライト、ガラス繊維、合金を使用
2. リフローはんだ付けプリント基板ツーリング
3. はんだ槽による基板の変形と静電気破壊を軽減
4. 適用可能な基板形状
5. 複数のPCB生産ラインへの搭載、省力化、溶接後の生産性向上

PTHコンポーネントは、ウェーブの方向に垂直に配置。

はんだが「下」に流れ込む必要があるため、より大きな分離が必要です。
コンポーネントポケット。

PCBの下面を調べ、どのコンポーネントがウェーブに対して平行で垂直であるかを特定し、各PTHコネクタのはんだ付け性を右のグラフと比較して評価します。
理想的には、すべてのケースで線より上にある必要があります。
PCB設計への影響 - ボード設計者向け - または再設計

お客様から、設計の再設計の機会を特定するお手伝いを求められることがよくあります。

ボード内の問題領域を特定し、適切なコンポーネントの移動を提案します。（理想的には、PCBが製造される前）

ただし、これをお読みのボード設計者の皆様、他の100個のルールと競合する別の4つの「ルール」を覚えておくことはできますか？

大型（高さ）SMTコンポーネントをPTHエリアから遠ざけてください。

PTHコンポーネントの周囲のリーディングエリアとトレーリングエリアをできるだけクリアにしておいてください。
PTHコンポーネントから3mm（0.12インチ）以内にSMTコンポーネントを配置しないでください。

すべてのPTHコンポーネントをボードの1つのエッジに沿って一直線に配置しないでください。ボードの中央でマスキングをサポートできるように、ある程度のスペースを空けてください。
Durostone材料のリフローパレットを使用して、さまざまなPCB形状に対応し、薄いPCB材料を使用して、組み立てられたボードの反りを回避することをお勧めします。あらゆる種類の形状と材料の厚さで効果的に作業できます。
以下は、治具開発に必要な一般的なデータファイルです。製品は異なる方法で処理されます。このすべてのデータを提供することで、お客様のアプリケーションに必要なものが確実に揃います。
トップ＆ボトムサイドシルクスクリーン

トップ＆ボトムサイドペースト

トップ＆ボトムサイドマスク

製造図面
ドリルFabレイヤー
その他の要件:
PCBのはんだ付け側のコンポーネントの高さ
ホールドダウンを必要とするコンポーネントの高さ

ボードからはみ出しているコンポーネントを特定し、PCBの上面に面一になっているか、特定の深さに引っ込んでいるか
FAQ
(1) ディスカウントはありますか？
ボリュームによります。ボリュームが大きければ大きいほど、より多くの割引を受けることができます。

(2)

なぜあなたの価格は他の中国のサプライヤーよりも少し高いのですか？

さまざまな顧客と地域の要件を満たすために、当社の工場では、幅広い価格帯で各アイテムのさまざまな種類の品質を製造しています。お客様の目標価格と品質要件に応じて、さまざまな品質レベルの製品を提供できます。

(3) サンプルを入手できますか？

既存のサンプル（サイズが300 * 300mmを超えないもの）は無料で送付できますが、送料はお客様のご負担となります。または、DHL、FEDEX、EMS、UPSの宅配便アカウント番号をご提供いただけます。より大きなサイズまたはカスタマイズされたサンプルの場合は、交渉によります。(4) 大量生産の品質が、以前に送付されたサンプルと同じであることを保証できますか？

品質は私たちの文化であり、私たちの生活です。私たちの製品があなたを驚かせることを信じています。当社の倉庫スタッフは、同じサンプルを別の場所に保管し、お客様の会社名を記載します。これは、当社の生産の基礎となります。

(5) 商品を受け取った後の品質問題への対処方法は？

1) まず、不適格な商品の写真を撮り、当社の営業担当者が製造部門に送信して確認します。

2) 問題が確認された場合、当社の営業担当者が根本原因を説明し、今後の注文で是正措置を講じます。

3) 最後に、補償を行うためにあなたと交渉します。生産フロー
