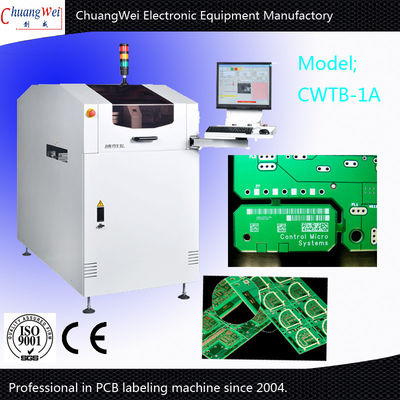

เลเซอร์อัตโนมัติ เครื่องติดป้าย PCB สําหรับบาร์โค้ด 2 มิติ โค้ด & 3 แกน
| MOQ: | 1 ชุด |
| ราคา: | USD 2000-9999 |
| บรรจุภัณฑ์มาตรฐาน: | แต่ละชุดจะถูกบรรจุในเคสไม้อัด |
| ระยะเวลาการจัดส่ง: | 1-3 วันหลังจากยืนยันการชำระเงิน |
| วิธีการชำระเงิน: | T/TL/CD/P Western Union |
| ความสามารถในการจําหน่าย: | 300 ชุดต่อเดือน |
เครื่องทำฉลาก
,เครื่องติดป้ายอัตโนมัติ
เครื่องติดฉลาก PCB อัตโนมัติด้วยเลเซอร์สำหรับบาร์โค้ด 2D Code & 3 แกน คำอธิบาย
เครื่องนี้ใช้สำหรับทำเครื่องหมายข้อความ, บาร์โค้ด,
2D code และกราฟิกบน PCB
รายละเอียดและคุณสมบัติ
10 วัตต์ CO2 (คลาส 4)
ตัวเรือนป้องกันเลเซอร์คลาส 1
ระบบระบายความร้อนด้วยอากาศ
อุปกรณ์ดูดควัน
ซอฟต์แวร์ใช้งานง่าย
แกนเชิงเส้นควบคุมด้วยระบบดิจิทัลสำหรับการเคลื่อนที่ในแนวแกน x และ y
การทำงานแบบบายพาสที่เลือกได้
สายพานลำเลียงปรับความกว้างอัตโนมัติ
การหนีบด้าน PCB
ระบบยก PCB เพื่อจุดโฟกัสคงที่
เวลาเปลี่ยนผลิตภัณฑ์สั้น
เครื่องสแกนบาร์โค้ดหรือกล้องสำหรับการตรวจสอบการอ่านได้
PC อุตสาหกรรม & จอ LCD 17”
SMEMA เข้ากันได้
คุณสมบัติ:
1. กำหนดค่าเลนส์ซูม CCD พิกเซลสูง, ฟังก์ชันการแก้ไขโปรแกรมเสริม Teach‐camera, ความแม่นยำสูงขึ้นและแม่นยำยิ่งขึ้น, ภาพที่ชัดเจนยิ่งขึ้น ง่ายต่อการแก้ไข & ปรับเปลี่ยนโปรแกรมบล็อกและโปรแกรมทีละขั้นตอน
2. การควบคุมอัจฉริยะ, ระบบวางตำแหน่งจุด MARK แก้ไขอัตโนมัติ, จอแสดงผลแบบเรียลไทม์บนมือถือและเส้นทางติดตามเส้นทางอะนาล็อก, แสดงภาพรวม, การแก้ไขการจัดตำแหน่งอัตโนมัติ, ความแม่นยำในการติดฉลากสูงขึ้น
3. การปรับแต่งง่าย, ปรับตำแหน่งฉลากได้อย่างอิสระสำหรับ 10 ตำแหน่งการตั้งค่า ง่ายต่อการเปลี่ยน PCB ที่แตกต่างกันเพื่อประหยัดเวลา
4. การประยุกต์ใช้งานที่ยืดหยุ่นสามารถเลือกการผลิตหรือการผลิตสายการประกอบได้ รูปแบบการผลิตนั้นง่าย
5. ทรงพลัง, มีฟังก์ชันเตือนข้อผิดพลาด, ฟังก์ชันการนับการผลิต, ฟังก์ชันการป้องกันการตั้งค่าพารามิเตอร์, การผลิตที่สะดวก และการจัดการ
6. การออกแบบฝาครอบโปร่งใส, ปุ่มฉุกเฉินสามารถหลีกเลี่ยงอุบัติเหตุเพื่อให้มั่นใจในการทำงานที่ปลอดภัย
การประมวลผลการติดฉลาก:
สกรูไกด์ HWIN นำเข้าสกรูไกด์เชิงเส้น
ขั้นตอนที่ 1. หยิบฉลากตามจุด
ขั้นตอนที่ 2. การแก้ไขมุม CCD ตามตำแหน่งฉลาก
ขั้นตอนที่ 3. ติดฉลากไปยังตำแหน่งที่ถูกต้อง
การดำเนินการและประมวลผลการประกอบอัตโนมัติ
วิธีการจัดหาวัสดุ:
โรงงานของเราจัดหาฉลาก, สามวิธีในการป้อน PCB:
(1) เชื่อมต่อสายการผลิต (2) เครื่องโหลด/ขนถ่าย (3) คู่มือ
ข้อมูลจำเพาะ:
|
ความแม่นยำในการวางตำแหน่ง |
±0.05 มม. |
|
ความแม่นยำในการติดฉลาก |
±0.1 มม. |
|
แกนควบคุม |
สามแกน (X,Y,Z,U) |
|
หัวฉีด |
1 |
|
ตัวป้อน |
1 |
|
ระยะชัก |
ปรับแต่งได้ |
|
ความเร็วในการขับเคลื่อนสูงสุด |
X,Y:1000 มม./วินาที, Z:500 มม./วินาที |
|
ฉลากสูงสุด |
สามารถปรับแต่งได้ |
|
ความเร็วในการติดฉลาก |
＜2 วินาที/PC (สามารถปรับแต่งได้) |
|
วิธีการหยิบแท็ก |
ดูดสูญญากาศ |
|
การทดสอบสูญญากาศ |
การทดสอบองศาสูญญากาศ SMC |
|
ความแม่นยำในการทำซ้ำฉลาก |
0.1 มม. |
|
โหมดการทำงาน |
TFT Monitor+Keyกระดาน+Mouse |
|
โหมดการส่ง |
จากซ้ายไปขวา |
|
PCB |
โหลด/ขนถ่ายออนไลน์ |
|
CCD คู่ |
＜1000sm |
|
การหมุน U |
การหมุนมุม 360’ |
องค์ประกอบและพารามิเตอร์
|
1 ฮาร์ดแวร์ |
|
|
สกรูไกด์ |
HWIN นำเข้าสกรูไกด์เชิงเส้น |
|
สกรูนำ |
HWIN นำเข้าสกรูนำแบบบด |
|
มอเตอร์ |
PansomicMINS‐A5T/YIXIN เซอร์โวไดรฟ์ |
|
การ์ดควบคุมการเคลื่อนไหว |
HFC PCI9014 |
|
การ์ดอะแดปเตอร์ |
HT‐B01 |
|
LCD |
|
|
2 ซอฟต์แวร์ |
|
|
ระบบควบคุม |
ระบบเซอร์โวไดรฟ์ R&D อิสระ |
|
โปรแกรม |
ออนไลน์ |
หลักการสำคัญ:
เซ็นเซอร์ตรวจจับผลิตภัณฑ์หลังจากนั้น ส่งสัญญาณกลับไปยังระบบควบคุมการติดฉลาก สัญญาณหลังจาก PLC ประมวลผล ในเวลาที่เหมาะสมเพื่อส่งแท็กที่ติดอยู่กับตำแหน่งที่ตั้งของผลิตภัณฑ์ ผลิตภัณฑ์ไหลผ่านอุปกรณ์, การเคลือบแท็กมีความแข็งแรง ฉลากติดอยู่
