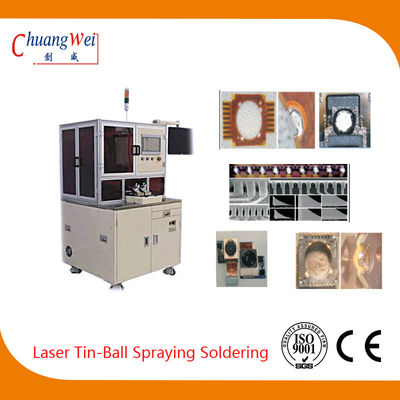

Máquina de Solda por Spray de Esferas de Estanho a Laser de Alta Precisão 50w - 200w

Máquina de solda por spray de esfera de estanho a laser opcional de 50-200w, CWLS-01

Descrição do Produto

A soldagem por esfera de estanho a laser é feita por transmissão a laser através de fibra, a porta de saída é fixada no topo da esfera de estanho, para fornecer a entrada de gás de alta pressão na cavidade anular, para derreter a esfera de solda, então o gás inerte de alta pressão pode garantir que haja pressão suficiente para gotejar a esfera de solda derretida, garantindo que a esfera de estanho não oxide, alta precisão, bom efeito de soldagem.

Plataforma de trabalho inteligente de vários eixos, equipada com sistema de posicionamento e monitoramento CCD coaxial, garante efetivamente a precisão da soldagem e a taxa de rendimento.

Parâmetro do Produto:

Características do Produto

1. Aplicável à soldagem com alta precisão para -10um ou +10um, o menor intervalo do produto é 100um

2. Opcional para uma gama maior da esfera de solda, o diâmetro é 0,25mm

3. Aplicável à superfície metálica com estanho, ouro e prata. Mais de 99% do produto soldado é bom.

Vantagens Técnicas

1. Conclui rapidamente o processo de aquecimento e fusão em 0,2s

2. Derrete a esfera de solda no local de soldagem sem respingos

3. Nenhum fluxo é necessário, sem poluição, longa vida útil dos eletrônicos

4. O menor diâmetro da esfera de solda é 0,1mm, a máquina atende à tendência de desenvolvimento de integração e precisão.

5. De acordo com o tamanho diferente da esfera de solda, o operador pode soldar diferentes pontos de soldagem.

6. A qualidade do produto soldado é boa

7. Atende à necessidade de produção em massa na linha de montagem com a cooperação do sistema de posicionamento CCD

Aplicação

Microeletrônica: indústria de aviação, eletrônica militar, indústria de sensores

Outras Indústrias: indústria eletrônica óptica, MEMS, indústria de sensores, BGA, HDD

Base OIS - Soldagem de palheta FPC	Soldagem de Loop de Suspensão OIS
Módulo VCM (Soldagem Angular)	HDD: a Largura do disco de soldagem é 0,08mm e a distância mínima é 0,1mm

Fotos da Oficina

Avanços e desenvolvimentos futuros da soldagem a laser

A característica mais importante da soldagem a laser é sua capacidade de soldagem sem contato, e não há contato com a PCB ou o componente. Não há carga física colocada na PCB, apenas luz laser e o fornecimento de solda. As grandes vantagens do laser estão em sua capacidade de aplicar calor pontual de forma eficiente, aplicar luz a espaços confinados onde uma ponta não pode caber e lidar com montagens muito próximas, alterando o ângulo da luz e tomando outras medidas. O trabalho de manutenção também pode ser reduzido.
