Paletes de solda que processam várias placas ao mesmo tempo
| MOQ: | 1 conjunto |
| preço: | USD 2000-9999 |
| embalagem padrão: | Cada conjunto será embalado no caso de compensado |
| Período de entrega: | 1-3 dias após a confirmação do pagamento |
| método de pagamento: | T/T L/C D/P Western Union |
| Capacidade de abastecimento: | 300 conjuntos por mês |
Bandejas Smt
,palete

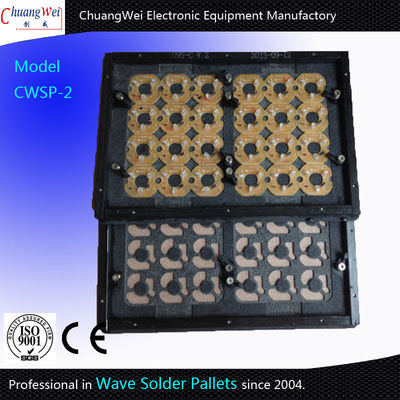

Processamento de Pallets de Solda para Múltiplas Placas Simultaneamente
Temos capacidades avançadas em usinagem e perfuração de materiais compósitos. Podemos fornecer uma ampla gama de soluções de fabricação para pallets de solda por onda que são projetados e fabricados sob medida para as especificações de cada cliente.
O uso de pallets de solda por onda leva à eficiência geral do processo, que pode ser aprimorada por:
1. Redução do tempo de configuração.
2. Soldagem por onda de conjuntos de placas de circuito complexas de dupla face.
3. Eliminação de mascaramento caro e trabalhoso.
4. Blindagem de componentes sensíveis ao calor.
5. Processamento de várias placas ao mesmo tempo.
6. Redução de pontes e falhas de solda.
7. Aumento da produção e aprimoramento da montagem automatizada.
Os pallets de solda por onda são feitos de materiais compósitos com características vantajosas, como:
1. Compatibilidade com altas temperaturas para suportar ciclos repetidos através do re-fluxo.
2. Estabilidade dimensional para garantir que o alinhamento da placa seja consistente.
3. Absorção de umidade muito baixa.
4. Baixa absorção de calor.
5. Resistência química para maior durabilidade durante o processo de limpeza agressivo.
Especificação:
| Modelo | DurostoneCHP760 | DurostoneCAS761 | DurostoneCAG762 |
| Grau | Padrão | Anti-estático | Anti-estático (Óptico) |
| Cor | Azul | Preto | Cinza |
| Densidade (g/mm3) | 1.85 | 1.85 | 1.85 |
| Temperatura de Operação Padrão | 260 | 260 | 260 |
| Temperatura Máxima de Operação (C) | 350 | 350 | 350 |
| Tamanho da Folha (mm) | 2440×1220 | 2440×1220 | 2440×1220 |
| Espessura/Peso (mm/kg) | 3/17, 4/22 | 5/28, 6/33, 8/44 | 10/55, 12/66 |
Ao trabalhar na parte inferior da PCB, identifique quais componentes
são paralelos e perpendiculares à onda e avalie a soldabilidade de cada
conector PTH comparando a separação real com o gráfico à direita.
Idealmente, você deseja estar acima da linha em todos os casos.
Implicações de Design de PCB - para Designers de Placas - ou respin
Muitas vezes somos chamados por nossos clientes para ajudar a identificar oportunidades de respin de design.
Identificaremos áreas problemáticas dentro de uma placa e sugeriremos movimentos apropriados de componentes. (Idealmente antes da fabricação da PCB)
No entanto, para os designers de placas que estão lendo isso, você consegue se lembrar de mais quatro "regras" (para competir com as cem outras regras que você tem que ter flutuando
na sua cabeça).
Mantenha componentes SMT grandes (altura) longe das áreas PTH.
Deixe as áreas de entrada e saída ao redor dos componentes PTH o mais claras possível.
NÃO coloque nenhum componente SMT a menos de 3 mm (0,12") de qualquer componente PTH.
NÃO coloque todos os componentes PTH em linha ao longo de uma borda de uma placa - deixe algum espaço para nos permitir suportar a máscara no centro da placa.
Fluxo de produção
